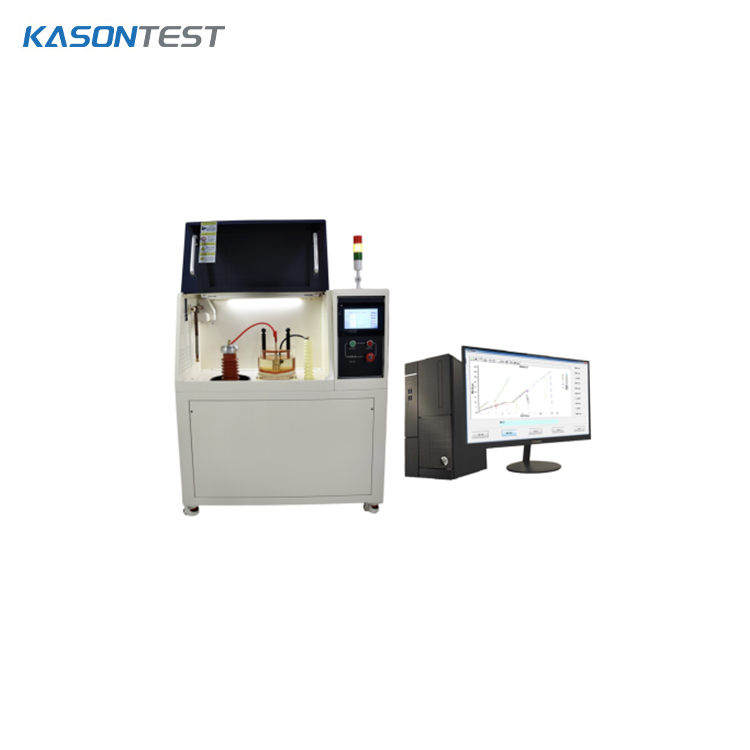

KASON-VBT50F Touchscreen-gesteuerter Spannungsdurchbruchtester

Ausgangsspannung

: AC: 0 ~ 50 kV; DC: 0 ~ 50 kV

Ausgangsleistung

3kVA

Messbereich

Wechselstrom: 0–50 kV; Gleichstrom: 0–50 kV

Messfehler

≤ 1％F.S

Angebot erhalten Erfahren Sie mehr

Startseite >> Produktzentrum >> Prüfgeräte für thermoplastische Materialien

KASON-VBT50F Touchscreen-gesteuerter Spannungsdurchbruchtester

Angebot erhalten

Produktdetails

Ⅰ．Fertigungs- und Inspektionsstandards für Produkte

1、GB/T1408.1-2006《Elektrische Festigkeit von Isoliermaterialien – Prüfverfahren – Teil 1: Prüfungen bei Netzfrequenzen》

2、GB/T1408.2-2016《Isoliermaterialien – Prüfverfahren für elektrische Festigkeit – Teil 2: Zusätzliche Anforderungen für Prüfungen mit Gleichspannung》

3、JJG 795-2016《Festspannungsprüfer》

Ⅱ．Anwendbare Prüfmethodenstandards

1、GB/T1695-2005《Gummi, vulkanisiert – Bestimmung der elektrischen Durchschlagfestigkeit und Spannungsbeständigkeit bei kommerzieller Netzfrequenz》

2、GB/T3333-1999《Kabelpapier – Bestimmung der elektrischen Festigkeit bei Netzfrequenz》

3、GB/T12913-2008《Kondensator-Seidenpapier》

4、ASTM D149《Testverfahren für dielektrische Durchschlagspannung und Durchschlagsfestigkeit fester elektrischer Isoliermaterialien bei kommerziellen Netzfrequenzen》

Ⅲ. Anwendungsbereich

Es eignet sich hauptsächlich für die Prüfung der Durchschlagsfestigkeit und der Spannungsfestigkeit von festen Isoliermaterialien wie Drahthülsen, Harzen und Klebstoffen, imprägnierten Faserprodukten, Glimmer und seinen Produkten, Kunststoffen, Folienverbundprodukten, Keramik und Glas unter Netzfrequenzspannung oder Gleichspannung. Das Instrument wird von einem Computer gesteuert, der verschiedene Daten im Testprozess schnell und genau erfassen und verarbeiten sowie darauf zugreifen, sie anzeigen und ausdrucken kann.

Produktparameter

1.Eingangsspannung: AC220V 50Hz

2. Ausgangsspannung: AC: 0–50 kV; DC: 0–50 kV

3. Ausgangsleistung: 3 kVA

4. Messbereich: AC: 0–50 kV; DC: 0–50 kV

5. Messfehler: ≤ 1 % F.S

6.Boosting-Rate: 0,02 kV/s bis 10 kV/s

7. Spannungsfestigkeitszeit: 0 bis 4 Stunden (keine Belastungsspannung)

8. Leckstrom: 1–30 mA (kann über den Touchscreen frei eingestellt werden)

9. Stromversorgung: Einphasige Wechselspannung von 220 V ± 10 % und Frequenz von 50 Hz ± 1 %.

10.Testumgebung: Temperatur: 15 ~ 30 ℃; relative Luftfeuchtigkeit: 30 % ~ 65 %, was einen stabilen Betrieb ermöglicht

11. Geräteabmessungen (L x B x H): 925 x 530 x 1380 mm. Packmaß: 1200 x 940 x 1380 mm

12. Gewicht der Ausrüstung: 107 kg. Packgewicht: 167 kg

13. Erdungsanforderung: Das Instrument muss separat geerdet werden. Die Erdung muss den nationalen Standards entsprechen: Der Metallstab sollte mindestens 1,5 m unter der Erde vergraben sein.
