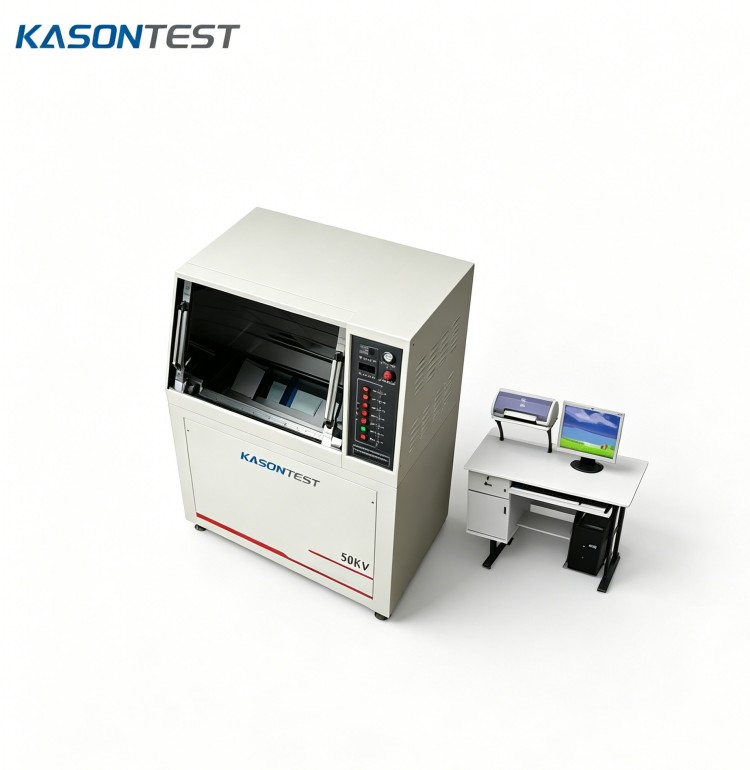

KASON-VBT50KV Computergesteuerte Spannungsdurchbruchtester

Angebot erhalten

Produktdetails

Ⅰ．Fertigungs- und Inspektionsstandards für Produkte

1、GB/T1408.1-2006《Elektrische Festigkeit von Isoliermaterialien – Prüfmethoden – Teil 1: Prüfungen bei Netzfrequenzen》

2、GB/T1408.2-2016《Isoliermaterialien – Prüfverfahren für elektrische Festigkeit – Teil 2: Zusätzliche Anforderungen für Prüfungen mit Gleichspannung》

3、JJG 795-2004 „Widerstandsspannungsprüfer“

Ⅱ．Anwendbare Prüfmethodenstandards

1、GB/T1695-2005《Gummi, vulkanisiert – Bestimmung der elektrischen Durchschlagfestigkeit und Spannungsbeständigkeit bei kommerzieller Netzfrequenz》

2、GB/T3333-1999《Kabelpapier – Bestimmung der elektrischen Festigkeit bei Netzfrequenz》

3、GB/T12913-2008《Kondensator-Seidenpapier》

4、ASTM D149《Testverfahren für dielektrische Durchschlagspannung und Durchschlagsfestigkeit fester elektrischer Isoliermaterialien bei kommerziellen Netzfrequenzen》

Ⅲ. Anwendungsbereich

Es eignet sich hauptsächlich für die Prüfung der Durchschlagsfestigkeit und der Spannungsfestigkeit von festen Isoliermaterialien wie Drahthülsen, Harzen und Klebstoffen, imprägnierten Faserprodukten, Glimmer und seinen Produkten, Kunststoffen, Folienverbundprodukten, Keramik und Glas unter Netzfrequenzspannung oder Gleichspannung. Das Instrument wird von einem Computer gesteuert, der verschiedene Daten im Testprozess schnell und genau erfassen und verarbeiten sowie darauf zugreifen, sie anzeigen und ausdrucken kann.

Produktparameter

NO.	Modell (KASON-VBT)	5KV	10KV	20KV	50KV	100KV	150KV
1	Eingangsspannung	AC220V 50Hz	Wechselstrom 380V 50Hz
2	Ausgangsspannung	Wechselstrom: 0 ~ 5 kV Gleichstrom: 0 ~ 5 kV	Wechselstrom: 0 ~ 10 kV; Gleichstrom: 0 ~ 10 kV	Wechselstrom: 0 ~ 20 kV Gleichstrom: 0 ~ 20 kV	Wechselstrom: 0 ~ 50 kV Gleichstrom: 0 ~ 50 kV	Wechselstrom: 0 ~ 100 kV Gleichstrom: 0 ~ 100 kV	Wechselstrom: 0 ~ 150 kV; Gleichstrom: 0 ~ 150 kV
3	Ausgangsleistung	0,5 kVA	1kVA	2kVA	3kVA	10kVA	15kVA
4	Messbereich	Wechselstrom: 0,05–5 kV. Gleichstrom: 0–5 kV	Wechselstrom: 0,5 ~ 10 kV Gleichstrom: 0,5~10kV	Wechselstrom: 1 ~ 20 kV Gleichstrom: 1 ~ 20 kV	Wechselstrom: 1 ~ 50 kV Gleichstrom: 1 ~ 50 kV	Wechselstrom: 1 ~ 100 kV Gleichstrom: 1 ~ 100 kV	Wechselstrom; 1 ~ 150 kV; Gleichstrom: 1 ~ 150 kV
5	Messfehler	≤ 2％
6	Steigerungsrate	0,025 kV/s ~ 0,5/s	0,05 kV/s ~ 1 kV/s	0,1 kV/s ~ 2 kV/s	0,20 kV/s ~ 5 kV/s	0,5 kV/s ~ 10 kV/s	1kV/s~10kV/s
7	Spannungszeit aushalten	0 bis 4 Stunden (keine Last hält der Spannung stand)
8	Leckstrom	1~30 mA Kann per Computersoftware frei eingestellt werden
9	Stromversorgung	Einphasige Wechselspannung von 220 V ± 10 % und Frequenz von 50 Hz ± 1 %
10	Umgebungstemperatur testen	Temperatur: 15 ~ 30 ℃; relative Luftfeuchtigkeit: 30 % ~ 65 %, was einen stabilen Betrieb ermöglicht
11	Gesamtdimension		LBH: 9205301090mm	162011101510 mm	210014102100mm
	Packmaß		LBH:12009401410mm	174012901820mm	223016302370mm
12	Gewicht der Ausrüstung		107kg	330kg	670kg
	Packgewicht		167kg	420kg	770kg
13	Erdungsanforderung	Das Instrument muss separat geerdet werden. Die Erdung muss den nationalen Standards entsprechen: Der Metallstab sollte mindestens 1,5 m unter der Erde vergraben sein.
